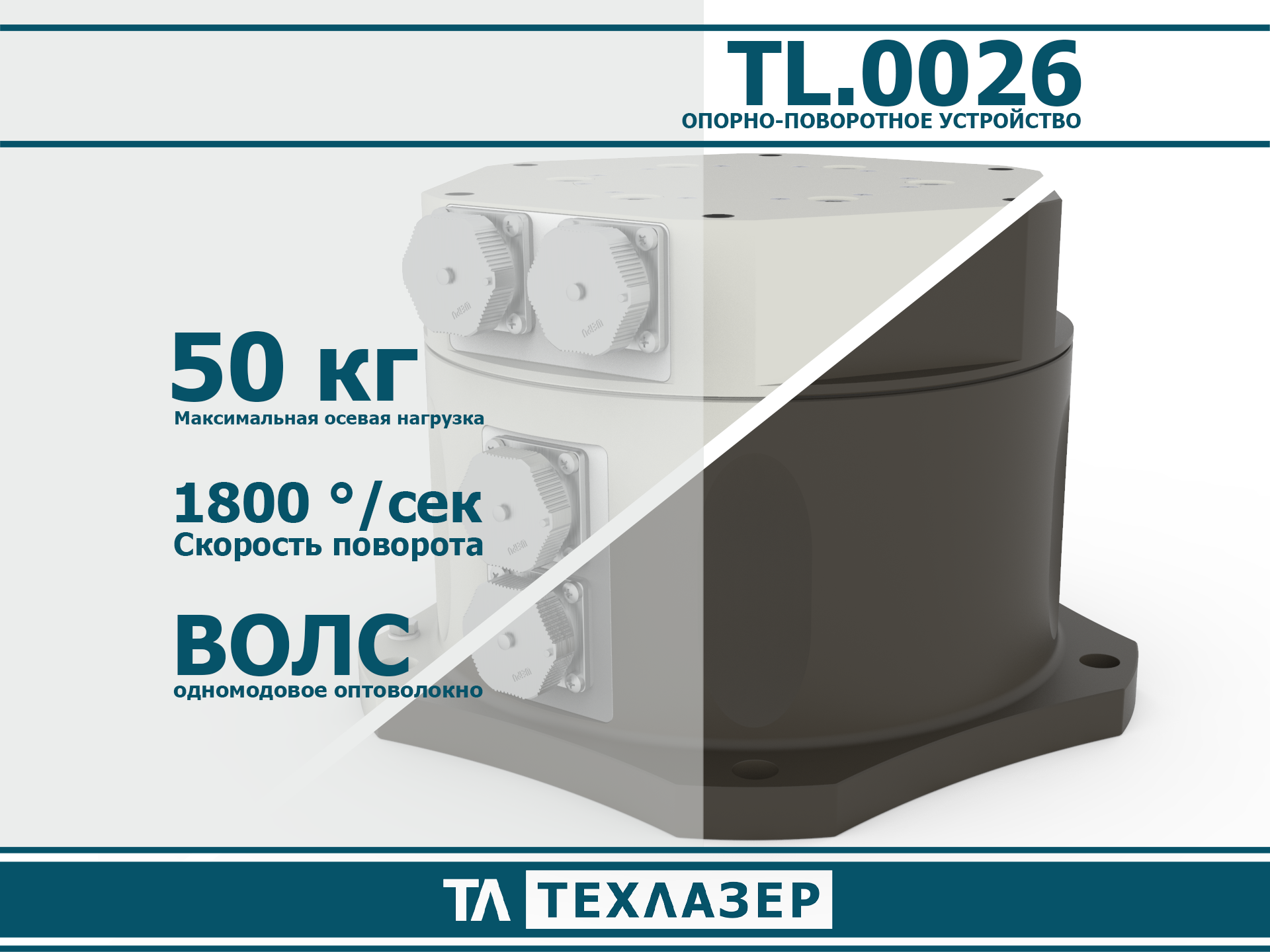

Опорно-поворотное устройство TL.0026

• Угол поворота
  ∞ (360°)
• Скорость поворота
  от 10 до 1800 °/сек
• Точность позиционирования
  0,02°
• Максимальная осевая нагрузка
  50 кг
• Номинальный момент двигателя
  1,06 кгс×м (10.4 Н×м)
• Пиковый момент двигателя
  3.16 кгс×м (31 Н×м)
• Отклонение угловой скорости вращения от установленной величины, не более
  5%
• Тип энкодера
  абсолютный
• Напряжение питания ОПУ от сети постоянного тока
  24 ± (10 %) В
• Ток, передаваемый на нагрузку, не более
  35 А
• Напряжение питания постоянного тока, передаваемого на полезную нагрузку, не более
  200 В
• Интерфейс управления (способ связи с ОПУ)
  RS-485 в режиме полудуплекс (до 115200 б/сек)
• Протокол управления
  Буквенный протокол «Техлазер» и Pelco-D
• Канал передачи данных полезной нагрузки
  ВОЛС, одно одномодовое оптоволокно (1310/1550 нм)
• Допустимая осевая нагрузка, не более
  50 кг
• Степень защиты, обеспечиваемая оболочкой (IP)
  IP66
• Климатическое исполнение
  В1+ (соляной туман)
• Рабочая температура эксплуатации
  от -40 до +70 °С
• Габаритные размеры, не более
  246×239×158 мм
• Масса, не более
  12,5 кг
• Производитель
  ООО ТехЛазер (СПб, Россия)

Стоимость по запросу

Одноосевое опорно-поворотное устройство (ОПУ) управляется по сервисному протоколу ТехЛазер.

Является полноценной заменой поворотных устройств других производителей, как западных, так и китайских.

Технические характеристики
